該掃路車采用長安后單輪（軸距2700）國VI二類底盤改裝，加裝副發動機、風機、 清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成。
【整車技術參數】 | |||||
產品** | 華通牌 | 公告批次 | 331 | ||
產品名稱 | 掃路車 | 產品型號 | HCQ5030TSLSC6 | ||
總質量(Kg) | 2840 | 罐體容積(m3) | |||
額定載質量(Kg) | 160 | 外形尺寸 | 4810×1850×2150 | ||
整備質量(Kg) | 2550 | 貨廂尺寸 | ×× | ||
額定載客(人) | 準拖掛車總質量(Kg) | ||||
駕駛室準乘人數(人) | 2 | 鞍座**大載質量(Kg) | |||
接近角/離去角(°) | 40/15 | 前懸/后懸 | 720/1390 | ||
軸荷(Kg) | 1290/1550 | **高車速(Km/h) | ** | ||
備注 | 該車用于清除/收集路面垃圾等污物;專用裝置為箱體和清掃裝置總成;ABS**系統型號/生產企業/**方式:YF8/武漢元豐汽車電控系統有限公司/四通道式。選裝輪輞結構,選裝導流罩。 | ||||
【底盤技術參數】 | |||||
底盤型號 | SC1031XND64A | 底盤名稱 | 輕型載貨汽車底盤 | ||
**名稱 | 長安牌 | 生產企業 | 重慶長安汽車股份有限公司 | ||
軸數 | 2 | 輪胎數 | 4 | ||
軸距 | 2700 | ||||
輪胎規格 | 175R14LT 8PR | ||||
鋼板彈簧片數 | 4/5 | 前輪距 | 1372 | ||
燃料種類 | 汽油 | 后輪距 | 1300 | ||
排放依據標準 | 18352.6-2016國Ⅵ | ||||
【發動機參數】 | |||||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | ||
| DK15C | 重慶渝安淮海動力有限公司 | 1498 | 82 | ||

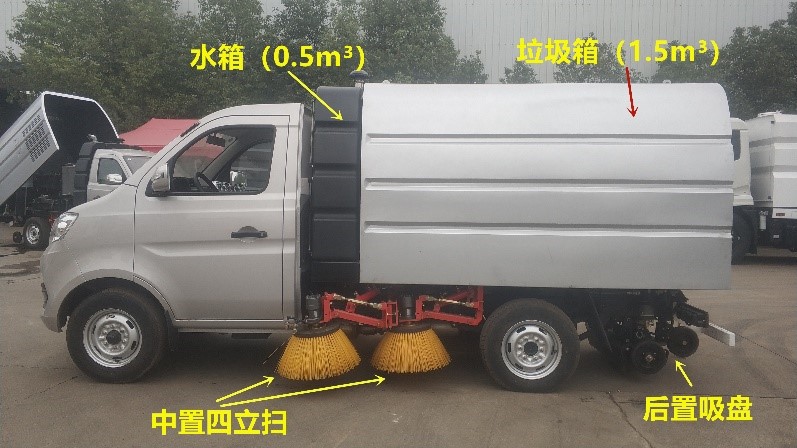

 | 掃路車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備，可廣泛適用于城市街道，市政廣場以及機場道面、城市住宅區、公園等道路清掃作業。掃路車不但可以清掃垃圾，而且還可以對道路上的空氣介質進行除塵凈化，保證了道路的干凈整齊，防止塵土飛揚，維持了路面的良好工作狀況，減少和預防了**事故的發生以及進一步延長了路面的使用壽命，既能省時省力又能高效。 水箱容積0.5立方，垃圾箱容積1.5立方。 |
 | 掃路車采用“中置四立掃+后置吸盤”的布置結構，掃刷是用來清掃地面的垃圾及污垢，作業時掃刷由外向內把垃圾集中掃到車輛底部，再通過吸嘴把垃圾吸入到垃圾箱內。 |

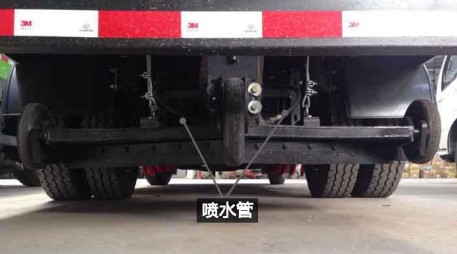

 | 后置吸嘴，3個高度可調的吸嘴輪，能保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。吸嘴上方設有噴水管、起到二次降塵的作用。 |

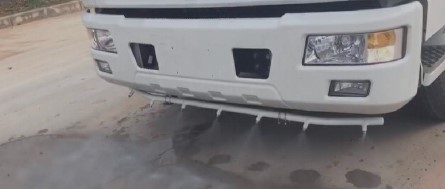

 | 車輛可加裝前、后噴霧，在節約水的同時消除二次污染及美化路面的效果。 |

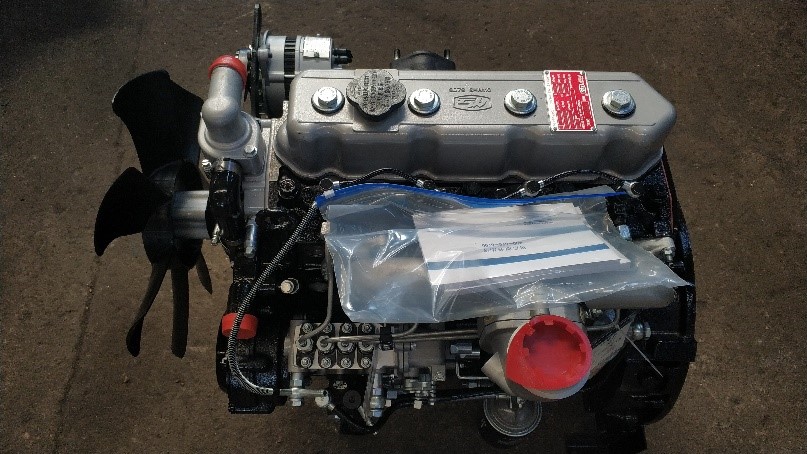

 | 云內42kw副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。 |

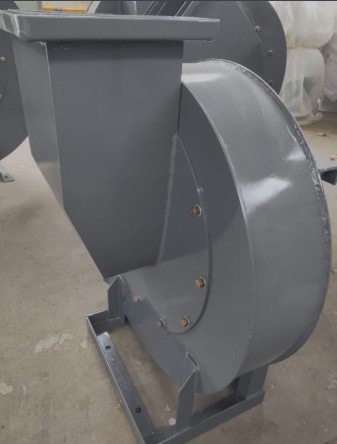

 | 副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。 |

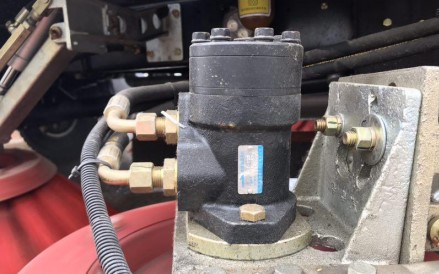

 | 擺線馬達采用三洋馬達， 能帶動掃刷高速旋轉，性能穩定，使用壽命長，故障率低。 |

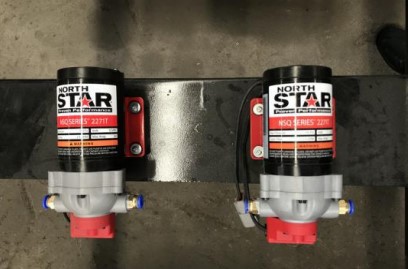

 | 北極星電磁水泵，12V/24V，**掃刷上 方的噴水支架，有效對掃盤掃刷產生的二 次揚塵進行降塵保濕。 |

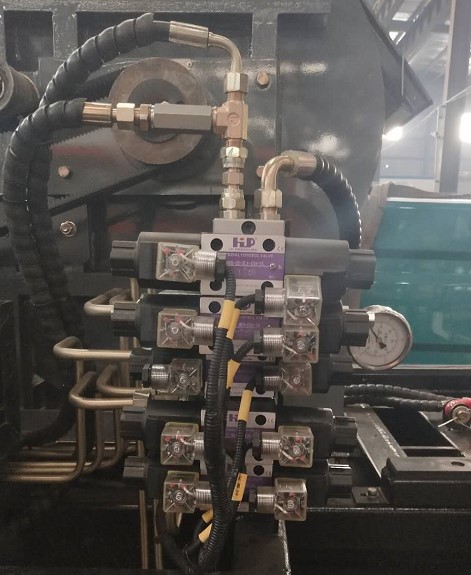

 | 海普瑞斯電磁液壓閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物進入盒內。 |

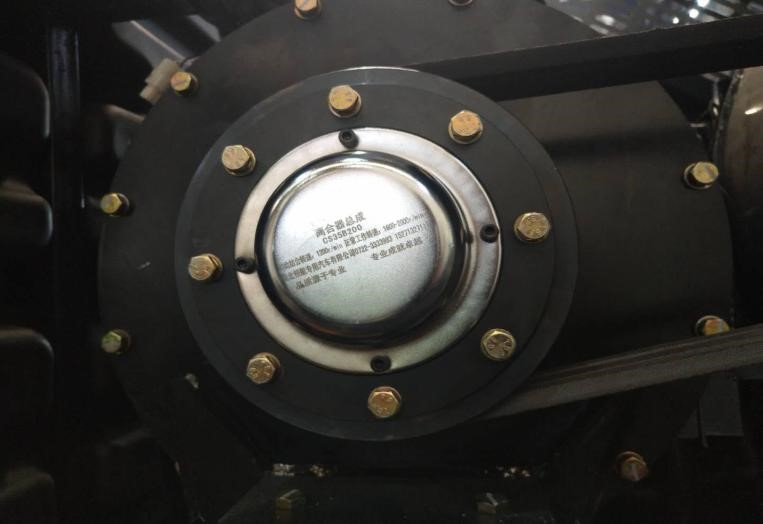

 | 自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。 |

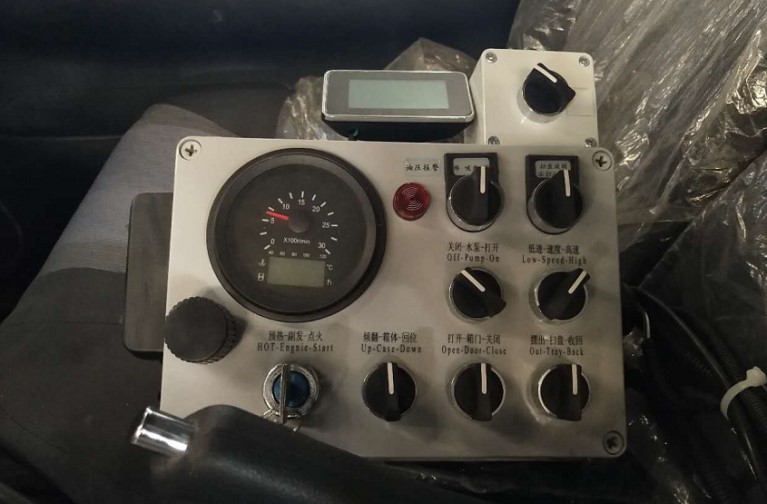

 | **開關采用德國西門子電控開關，集成疊加設計，駕駛室電液集中**，方便操作。 |
整車 | 車型 | 掃路車 |
整車型號 | HCQ5030TSLSC6 | |
外形尺寸 | 4810×1850×2150 | |
前懸/后懸 | 720/1390 | |
接近角/離去角（°） | 40/15 | |
總質量 | 2840 | |
整備質量 | 2550 | |
軸荷（前軸/中后軸）（kg） | 1290/1550 | |
底盤 | 品牌 | 長安 |
型號 | SC1031XND64A | |
駕駛室 | 長安跨越 | |
軸距 | 2700 | |
輪胎 | 175R14LT 8PR | |
上裝 | 副發動機 | 云內42kw |
水箱/垃圾箱容積（m3） | 0.5/1.5 | |
清掃寬度 | 2.3 | |
作業速度（km/h） | 5-20 | |
清掃效率 | 98% | |
作業能力（㎡/h） | 46000 | |
垃圾箱**大舉升角度/時間（°/s） | 90/5 |
